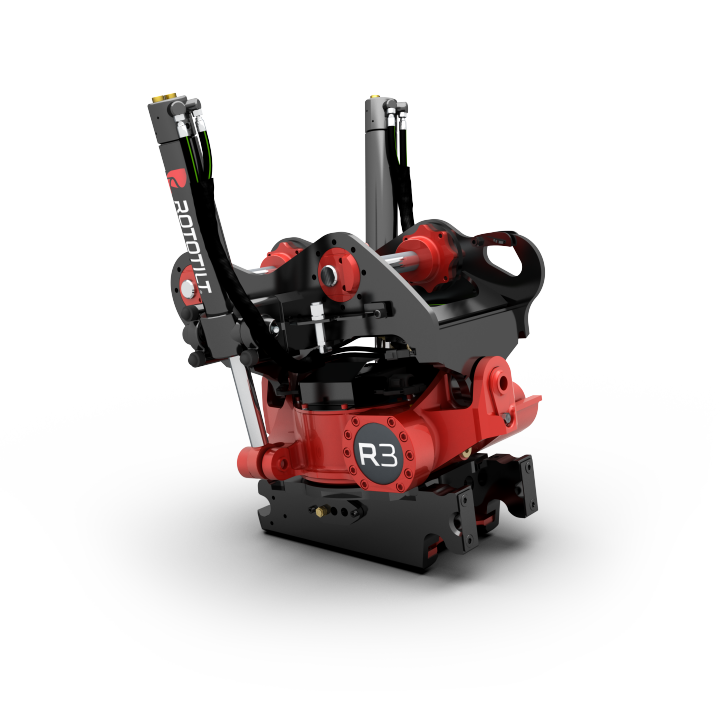

Rototilt® R3

Til gravemaskiner 6-12 tons. Den nye R3 er tilpasset til et stadig mere populært segment på gravemaskinemarkedet, og den kan klare større maskinvægte på op til 12 tons.

R3 fås med Rototilts smarte styresystem ICS – det mest fleksible på markedet. Suppler med SecureLock™, som bekræfter, at redskabet er korrekt tilkoblet, så har du en af verdens sikreste tiltrotatorer.

Yderligere fordele med R3 er den smarte konstruktion med integreret svirvel (med mulighed for high-flow og elsvirvel), nyt hydraulisk tilkoblingssystem (ORFS), helt integreret centralsmøring og lastholdeventiler på tiltcylindrene. Hydrauliksystemet er tilpasset til 250 bar for maksimal ydeevne.

  • Stor valgfrihed med hensyn til styresystem og konfiguration.
  • ICS – brugervenligt og pålideligt styresystem med stor fleksibilitet
  • SecureLock™ – sikkert hurtigskift med unikke egenskaber
  • RPS – positionsføler, der passer til branchens førende gravesystem
  • Effektiv hydraulik og tiltrotatorens lave vægt minimerer maskinens brændstofforbrug

Det rette støbegods på det rette sted ››

Et støbt rotorlegeme er både stærkere og lettere end svejsede alternativer. Tykkelsen af støbegodset optimeres i forhold til belastningen på de forskellige dele.

‹‹ Blødere funktion med nyt snekkegear

Det nye snekkegear har forbedret geometri og endnu mindre fremstillingstolerancer for hjul og skruer, og det giver en mere smidig funktion med mindre friktion. Snekkegearet er også udstyret med en ny snekkeskrue med indbyggede smørekanaler, der forbedrer tiltrotatorerne og øger levetiden yderligere.

Store lejeoverflader absorberer og distribuerer effektivt gravekraften.



Høj sikkerhed >>

Alle løsninger og detaljer er testet for at maksimere sikkerhed, levetid og brugervenlighed. Fra kvalitetssikring af alle indgående komponenter til styresystem samt kobling og låsning af redskab. Med sikkerhedslåsen SecureLock™ kan du være sikker på, at dit redskab altid tilkobles rigtigt fra starten, og at det altid er korrekt tilkoblet.

Beskyttet hydraulikmotor ››

Den specialdesignede beskyttelse til hydraulikmotoren er integreret i det støbte rotorlegeme og beskytter mod slag og stød nedefra.

‹‹ Smart fastgørelse

Med direkte fastgørelse får du lavere samlede omkostninger, lavere vægt og mere gravekraft. For at få maksimal fleksibilitet har vi udviklet vores egen, patenterede multifastgørelse.

Kraftige cylinderløsninger med lastholder ››

Alle vores cylindre har lastholder som standard, hvilket øger sikkerheden på arbejdspladsen. Lasten sidderer sikkert, selv ved f.eks. slangebrud.

Smørefri bøsninger på cylinderfastgørelser betyder færre smørepunkter og dermed en enklere vedligeholdelse.

Vælg mellem enkeltvirkende eller dobbeltvirkende tiltcylindere. Enkeltvirkende for at få så kompakt en løsning som muligt og dobbeltvirkende for at maksimere kraften.

‹‹ Smarte styresystemer

Med Rototilt® kan du vælge det styresystem, der optimerer din gravemaskine og bidrager til øget ydeevne, bedre køreegenskaber og flere indstillingsmuligheder. Vælg mellem ICS, TLE og TE. Din tiltrotator fungerer optimalt selv under meget vanskelige driftsforhold.

Tids- og effektivitetsgevinster med RPS ››

Rototilt Positioning Solution, RPS, kobles til maskinens gravesystem og giver føreren præcis positionering af redskabet og smidig overvågning via gravesystemets display. Afhængigt af gravesystemet er der også en automatisk tiltfunktion.

For at optimere brugen anbefaler vi at kombinere med ICS-styresystemet, som er direkte forberedt til funktionen, men det er også muligt at bruge sammen med styresystemerne TE og TLE.

<< Mere præcis position med ny rotationssensor

Sensoren i hydraulikmotoren udskiftes med en rotationssensor i endestykket. Den nye sensor læser absolutte tal med større præcision, hvilket giver endnu bedre positionering sammen med Rototilt RPS.

Hydraulisk lynkobling ››

Giver dig hurtigere skift mellem hydraulisk styrede redskaber. Med QuickChange™ kan vi tilbyde indbygget hydraulisk lynkobling i redskabsfæstet.

‹‹ Elsvirvel

Med elsvirvel (ekstraudstyr) får du mulighed for at styre ventiler på redskaber, der kobles til tiltrotatoren. På denne måde kan der bruges endnu mere avancerede redskaber.

Hydraulisk højflowsvirvel ››

Med højflowsvirvel (ekstraudstyr) kan du køre redskaber, der kræver højt flow, op til 80 l/min ved 25 MPa.

‹‹ Lang levetid

Kraftige, veldimensionerede stifter, aksler og bøsninger gør din tiltrotator fra Rototilt® mere robust, og den får længere levetid end nogen anden tiltrotator på markedet.

Stabilitet og styrke ››

En meget kraftig skruesamling holder rotorlegemet og redskabsfæstet i et fast greb.

‹‹ Høj ydeevne

Rototilts tiltrotatorer arbejder med højere systemtryk end andre mærker på markedet. Det giver bedre ydeevne i alle funktioner – f.eks. i de vigtige tilt- og drejningsmomenter – samt mere klemmekraft, når du bruger grab.

Tekniske data

Maskinvægt, max 6000 - 12000 kg 6000 - 12000 kg
Maks. skovlbredde 1500 mm 1500 mm
Maks. brydekraft 81 kN 81 kN
Maks. brydemoment 85 kNm 85 kNm
Vægt (fra) 290 kg 290 kg
Tiltvinkel (2x) 40° 40°
Rotationshastighed (1 omdr. på) 7,0 s ved 50 l/min 7,0 s ved 50 l/min
Arbejdstryk 25 MPa 25 MPa
Maks. returledningstryk 2,0 MPa ved 90 l/min 2,0 MPa ved 90 l/min
Min. hydraulikflow 45 l/min 45 l/min
Anbefalet hydraulikflow max 75 l/min 75 l/min
Antal smøresteder 6 6
Drejningsmoment 6600 Nm ved 25 MPa 6600 Nm ved 25 MPa
Tiltmoment teleskop cylinder 21500 Nm 21500 Nm
Tiltmoment dobbeltvirkende cylinder 26500 Nm 26500 Nm

Målspecifikation

{{Selected.Name}}
{{measure.Text}} {{measure.Value}} {{SelectedLocalMeasures[$index].Value}} {{measure.Prefix}} {{SelectedLocalMeasures[$index].Prefix}}
{{Selected.Name}}
{{measure.Text}} {{measure.Value}} {{SelectedLocalMeasures[$index].Value}}
Kontakt os for tegning dokumentation vedrørende denne variant

Produktet på billederne kan indeholde ekstra tilbehør og funktioner. Tekniske data og vægte kan variere afhængigt af konfiguration og udstyr. Vi forbeholder os ret til at ændre specifikationer eller design uden forudgående varsel og for eventuelle faktiske fejl, der måtte opstå. Der kan opstå variationer i produktprogrammer og udstyrsstandarder mellem markederne. Kontakt nærmeste salgskontor for at få flere oplysninger om aktuelle produktspecifikationer, lokale tilpasninger og specialudstyr.
