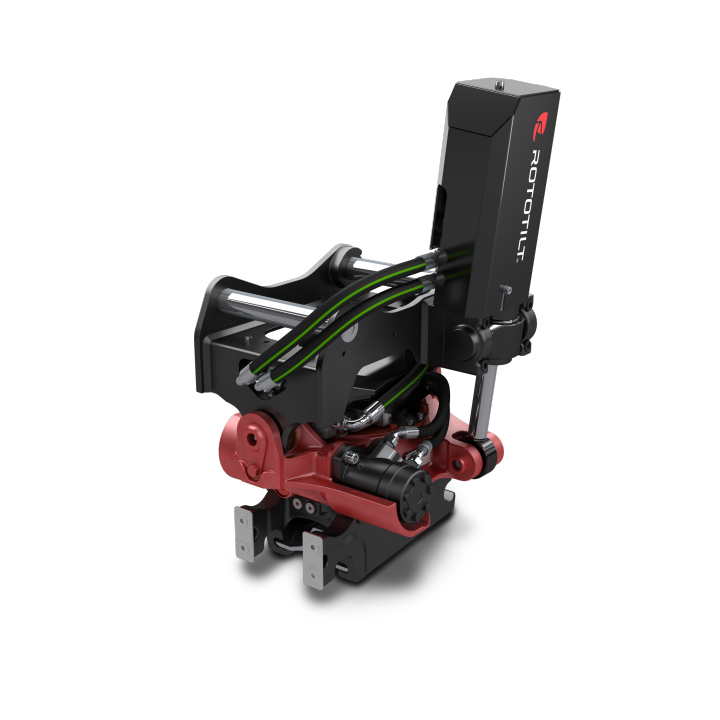

Rototilt® R2

Für Bagger in der Gewichtsklasse 3-6,5 t. R2 ist ein besonders leistungsfähiger Schwenkrotator in seiner Größenklasse. Er verfügt über ein großes Brechmoment und eine hohe Durchflusskapazität. Ein entscheidender Vorteil besteht darin, dass Sie das intelligente Steuersystem ICS und das Schnellwechslersicherheitssystem SecureLock™ nutzen können.

R2 bietet zahlreiche Vorteile. Die Konstruktion basiert auf demselben Konzept wie die größeren Schwenkrotatoren mit integrierter Drehdurchführung. Dies bedeutet eine reduzierte Schlauchführung und eine gesteigerte Durchflusskapazität.

ICS – benutzerfreundliches und zuverlässiges Steuersystem mit überragender Flexibilität
SecureLock™ – Schnellwechslersicherheitssystem mit einzigartigen Eigenschaften
Hohes Brechmoment für große Kraft
Die effiziente Hydraulik und das geringe Gewicht des Schwenkrotators minimieren den Kraftstoffverbrauch des Baggers.
R2 ermöglicht per Extrafunktion einen doppelten Durchfluss.

‹‹ Leistungsstarkes Schneckengetriebe

Große Lagerflächen nehmen die Grabkraft effektiv auf und verteilen sie.

Robuste Gussteile an den richtigen Stellen ››

Ein gegossener Rotorkörper ist stärker und leichter als eine geschweißte Version. Die Stärke des Gussteils wird an die Belastung der unterschiedlichen Komponenten angepasst.

‹‹ Intelligente Aufnahme

Eine Direktaufnahme ergibt geringere Gesamtkosten, weniger Gewicht und höhere Grabkraft. Um die Flexibilität zu maximieren, haben wir eine eigene, patentierte Multiaufnahme entwickelt.

‹‹ Hohe Sicherheit

Sämtliche Lösungen und Komponenten werden im Hinblick auf maximale Sicherheit, Lebensdauer und Benutzerfreundlichkeit geprüft. Von der Qualitätssicherung aller Komponenten bis hin zum Steuersystem einschl. Ankoppeln und Anbauwerkzeugverriegelung. Mit dem Schnellwechslersicherheitssystem SecureLock™ können Sie sicher sein, dass Ihre Anbauwerkzeuge jederzeit korrekt und sicher angekoppelt sind.

‹‹ Intelligente Steuersysteme

Mit einem Rototilt® können Sie Steuersysteme wählen, die Ihren Bagger optimieren, somit zu höherer Leistung und besseren Betriebseigenschaften beitragen und mehr Einstellungen ermöglichen. Zur Auswahl stehen ICS, TLE und TE. Dabei funktioniert der Schwenkrotator selbst unter besonders schwierigen Betriebsbedingungen optimal.

Geschützter Hydraulikmotor ››

Der speziell konstruierte Hydraulikmotorschutz ist in den gegossenen Rotorkörper integriert und schützt den Motor vor Schlag- und Stoßeinwirkung von unten.

‹‹ Elektrische Drehdurchführung

Mit der elektrischen Drehdurchführung (optional) lassen sich Ventile an Anbauwerkzeugen steuern, die mit dem Schwenkrotator verbunden sind. Dadurch können auch komplexere Anbauwerkzeuge verwendet werden.

Stabilität und Stärke ››

Besonders robuste Schraubverbindungen fixieren Rotorkörper und Schnellwechsler zuverlässig.

‹‹ Lange Lebensdauer

Dank kräftiger, großzügig bemessener Bolzen, Achsen und Buchsen ist Ihr Rototilt®-Schwenkrotator robuster und langlebiger als andere Fabrikate auf dem Markt.

‹‹ Hohe Leistung

Rototilt-Schwenkrotatoren arbeitet mit einem höheren Systemdruck als andere Fabrikate auf dem Markt. Dies sorgt bei allen Funktionen für eine gesteigerte Leistung, z.B. bei den wichtigen Schwenk- und Drehmomenten, sowie für eine höhere Klemmkraft bei einer Greifernutzung.

Technische Daten

Maschinengewicht, max	3000 - 6500 kg 3000 - 6500 kg
Max. Löffelbreite	1200 mm 1200 mm
Max. Brechkraft	50 kN 50 kN
Max. Brechmoment	43 kNm 43 kNm
Gewicht (ab)	170 kg 170 kg
Schwenkwinkel (2x)	40° 40°

Rotationsgeschwindigkeit (1 Umdrehung pro)	7,0 s bei 30 l/min 7,0 s bei 30 l/min
Betriebsdruck	25 MPa 25 MPa
Max. Rückleitungsdruck	2,0 MPa bei 80 l/min 2,0 MPa bei 80 l/min
Empfohlene Ölmenge Min	45 l/min 45 l/min
Empfohlene Ölmenge Max	80 l/min 80 l/min
Anzahl Schmierstellen	1 1
Drehmoment	3900 Nm bei 25 MPa 3900 Nm bei 25 MPa
Kippmoment doppeltwirkender Zylinder	14400 Nm 14400 Nm

Abmessungen

{{Selected.Name}}
{{measure.Text}}	{{measure.Value}}	{{SelectedLocalMeasures[$index].Value}}	{{measure.Prefix}}	{{SelectedLocalMeasures[$index].Prefix}}

{{Selected.Name}}
{{measure.Text}}	{{measure.Value}}	{{SelectedLocalMeasures[$index].Value}}

Kontaktieren Sie uns für Zeichnungsdokumentation zu dieser Variante
